23HD(57 1.8°)系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
A-A007
所屬分類
兩相步進電機
數量
-
+
庫存:
0
產品描述

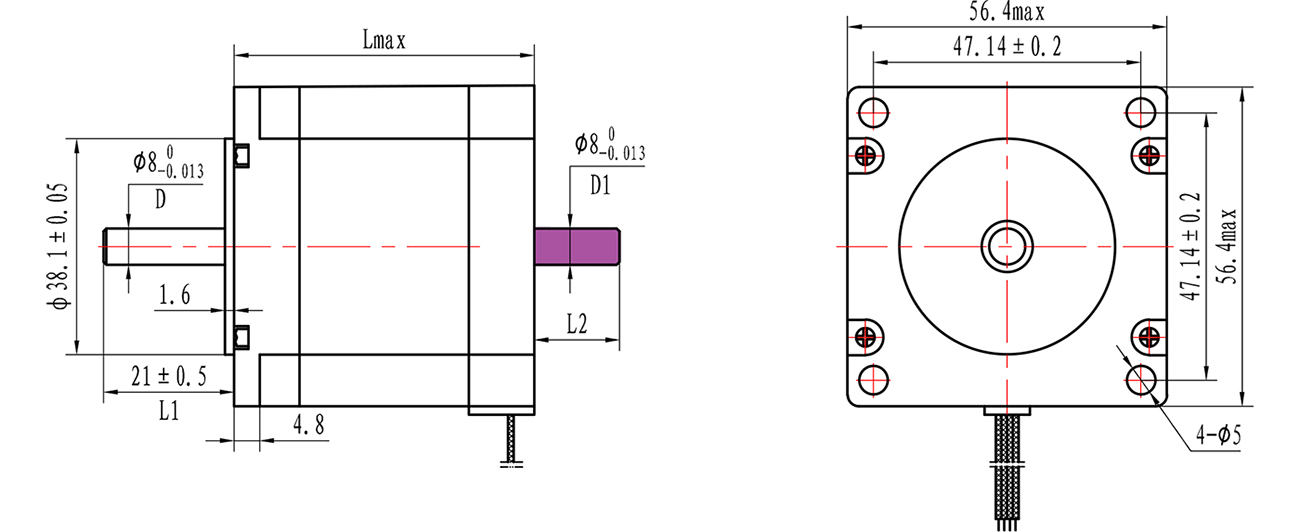

外形尺寸(單位:mm)
技術參數
| 型號 |
引出線數 # |
相電流 A |
相電阻 Ω |
相電感 mH |
保持轉距 mN. m |
轉動慣量 g. cm2 |
電機重量 g |
機身長度 L mm |
| 23HD002-1 | 4 | 0.6 | 12 | 25 | 500 | 135 | 420 | 41 |
| 23HD051-1 | 6 | 0.5 | 22 | 22 | 350 | 135 | 420 | |
| 23HD101-1 | 4 | 0.6 | 12 | 28 | 600 | 155 | 500 | 45 |
| 23HD107-1 | 6 | 1.6 | 2.5 | 3 | 600 | 155 | 500 | |
| 23HD201-2 | 4 | 0.5 | 17 | 52 | 1000 | 220 | 550 | 51 |
| 23HD240Y-1 | 6 | 1.5 | 2.2 | 4 | 780 | 220 | 550 | |
| 23HD401-1 | 4 | 0.6 | 12 | 43 | 1000 | 260 | 600 | 54 |
| 23HD405-1 | 6 | 3 | 0.75 | 1.3 | 800 | 260 | 600 | |
| 23HD601-1 | 4 | 0.6 | 12 | 32 | 800 | 280 | 620 | 56 |
| 23HD654-1B | 6 | 1 | 6.3 | 11 | 920 | 280 | 620 | |
| 23HD703-20 | 4 | 3.25 | 1.7 | 4.8 | 1600 | 380 | 820 | 65 |
| 23HD707-1 | 6 | 2.4 | 1.25 | 2.1 | 1000 | 380 | 820 | |
| 23HD801-1 | 4 | 0.75 | 16 | 60 | 1600 | 460 | 1000 | 76 |
| 23HD802-20 | 4 | 4.2 | 0.5 | 2.1 | 2100 | 460 | 1000 | |
| 23HD913-1 | 4 | 2.5 | 2.8 | 12 | 2500 | 520 | 1200 | 82 |
| 23HD916Y-1B | 4 | 4 | 1 | 2 | 2000 | 520 | 1200 | |
| 23HD931Y-26B | 4 | 4.5 | 0.75 | 2.7 | 2500 | 660 | 1500 | 100 |
| 23HD940Y-30P | 4 | 2 | 10 | 44 | 3600 | 660 | 1500 | |
| 23HD963Y-1B | 4 | 4.5 | 0.9 | 3.3 | 3000 | 750 | 1800 | 112 |
| 23HD968Y-29B | 4 | 1.6 | 7 | 40 | 4000 | 750 | 1800 |
注：電機型號只為參考，詳細外形聯系我司

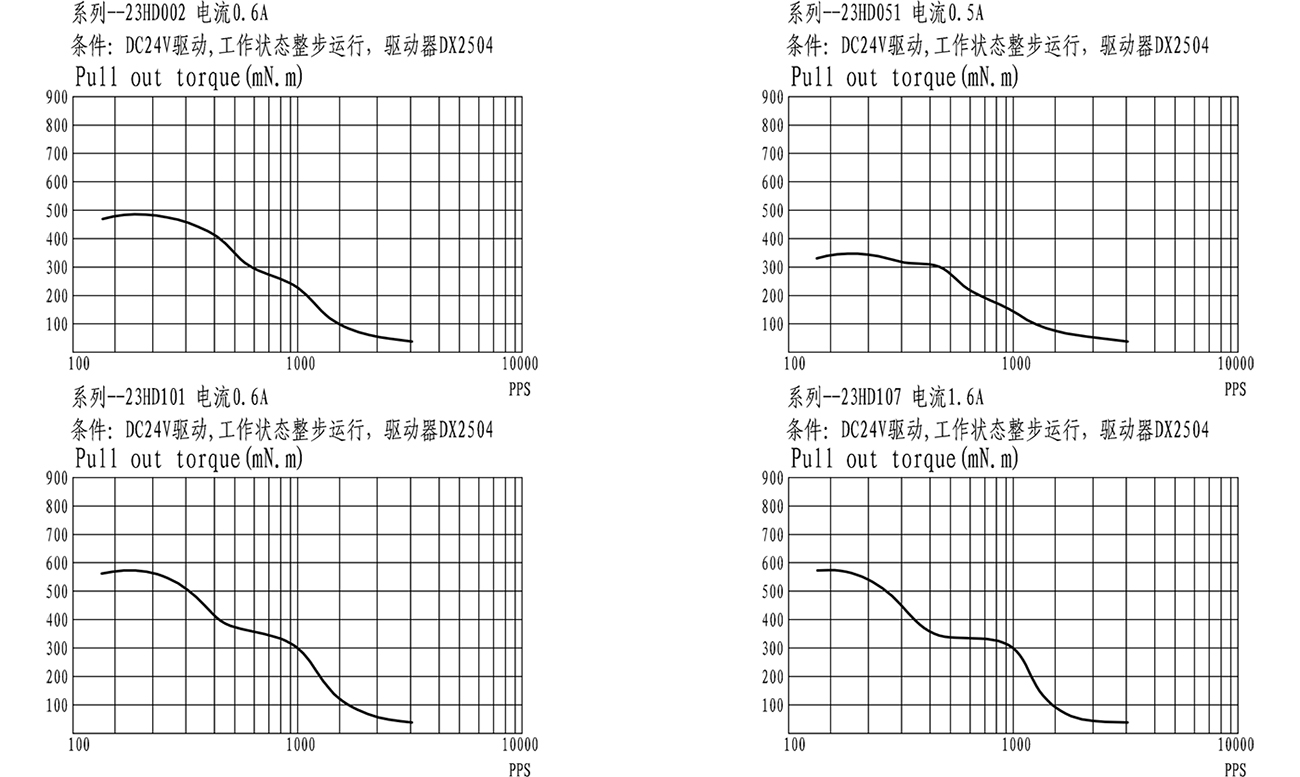

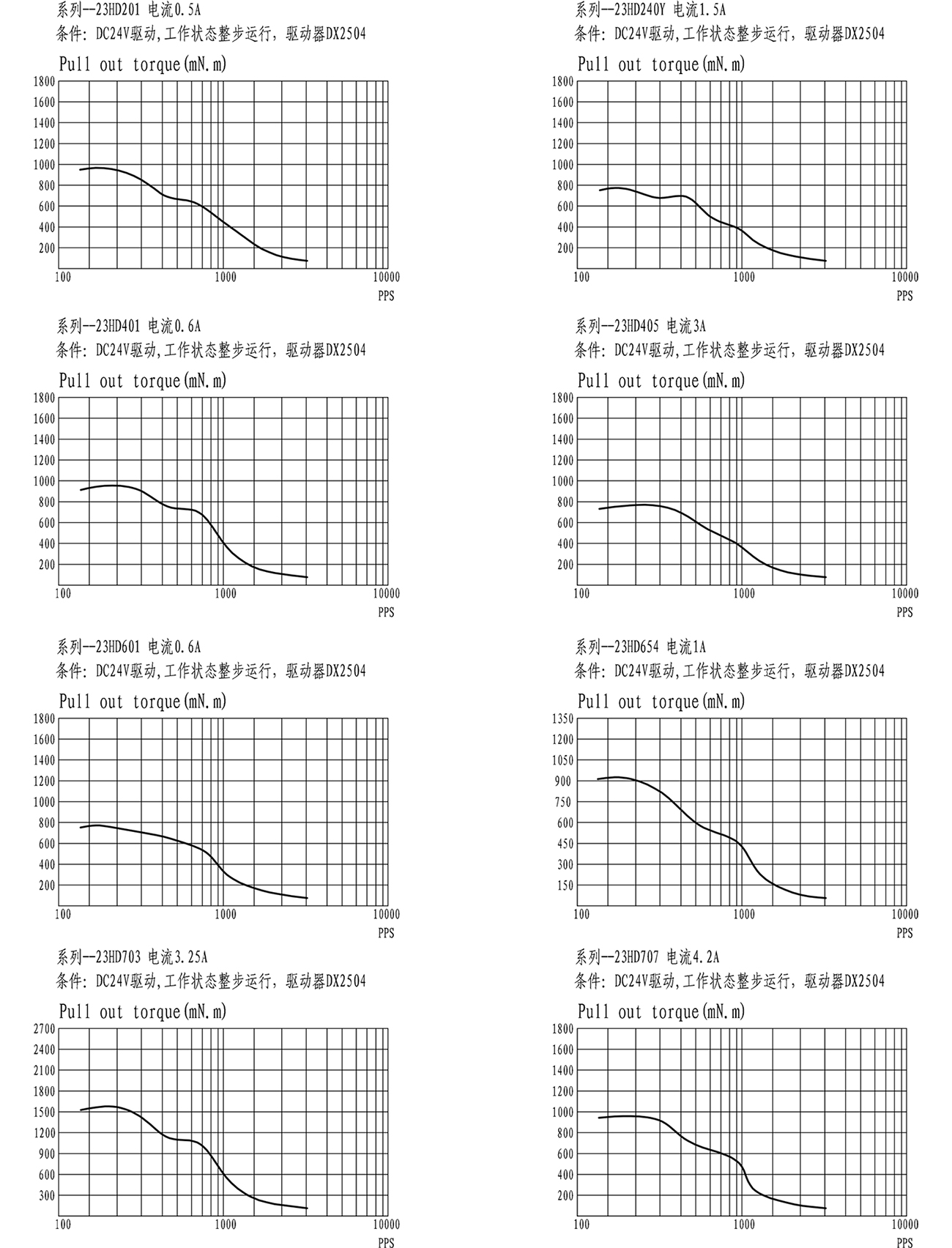

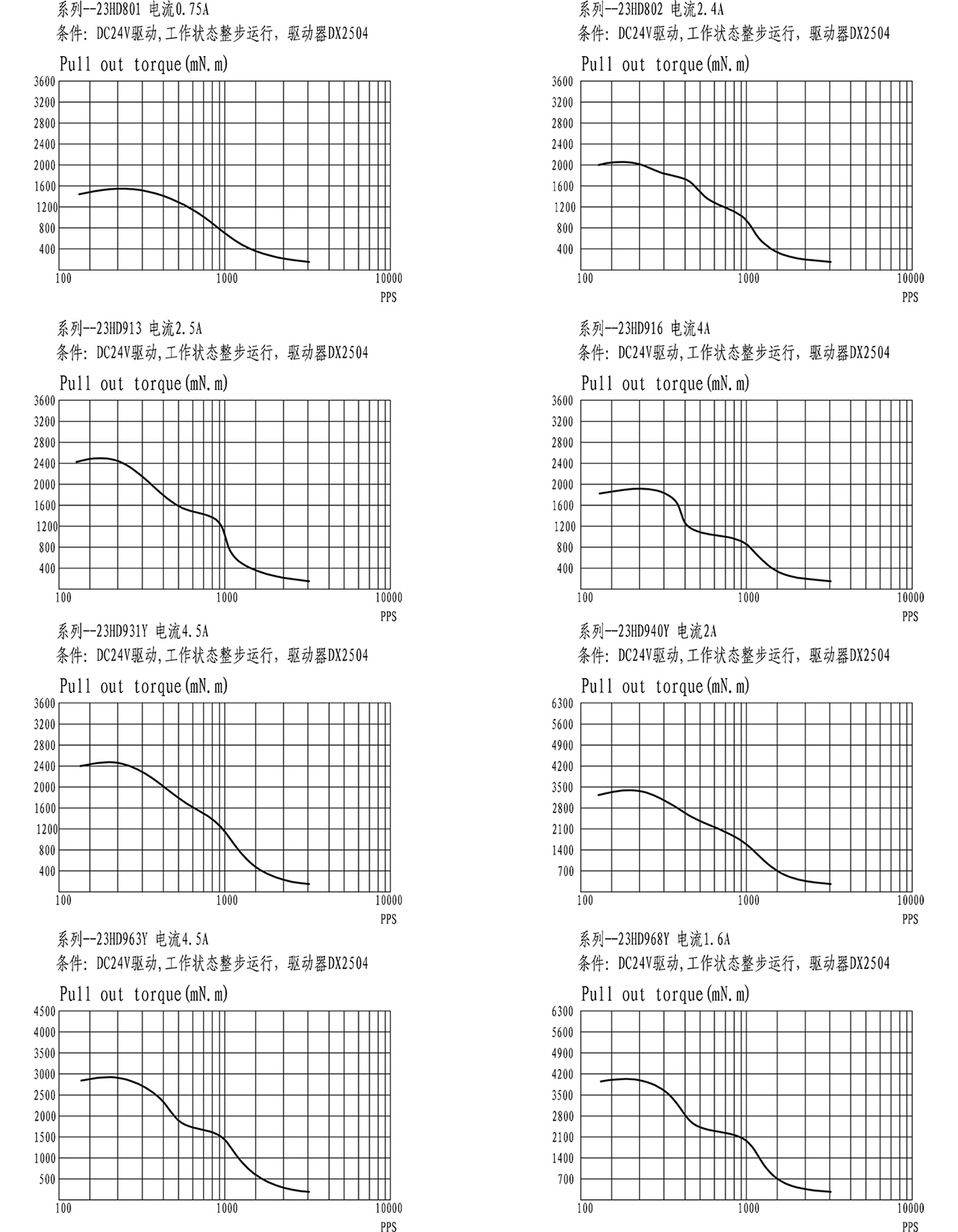

矩頻特性
未找到相應參數組，請于后臺屬性模板中添加
